Assi Lineari

Gli assi lineari Konok rappresentano una soluzione affidabile e di alta qualità per la realizzazione di movimentazione lineare su guide, adatta ad ogni tipologia di carico in innumerevoli ambienti, con differenti gradi di velocità, accelerazione e precisione.

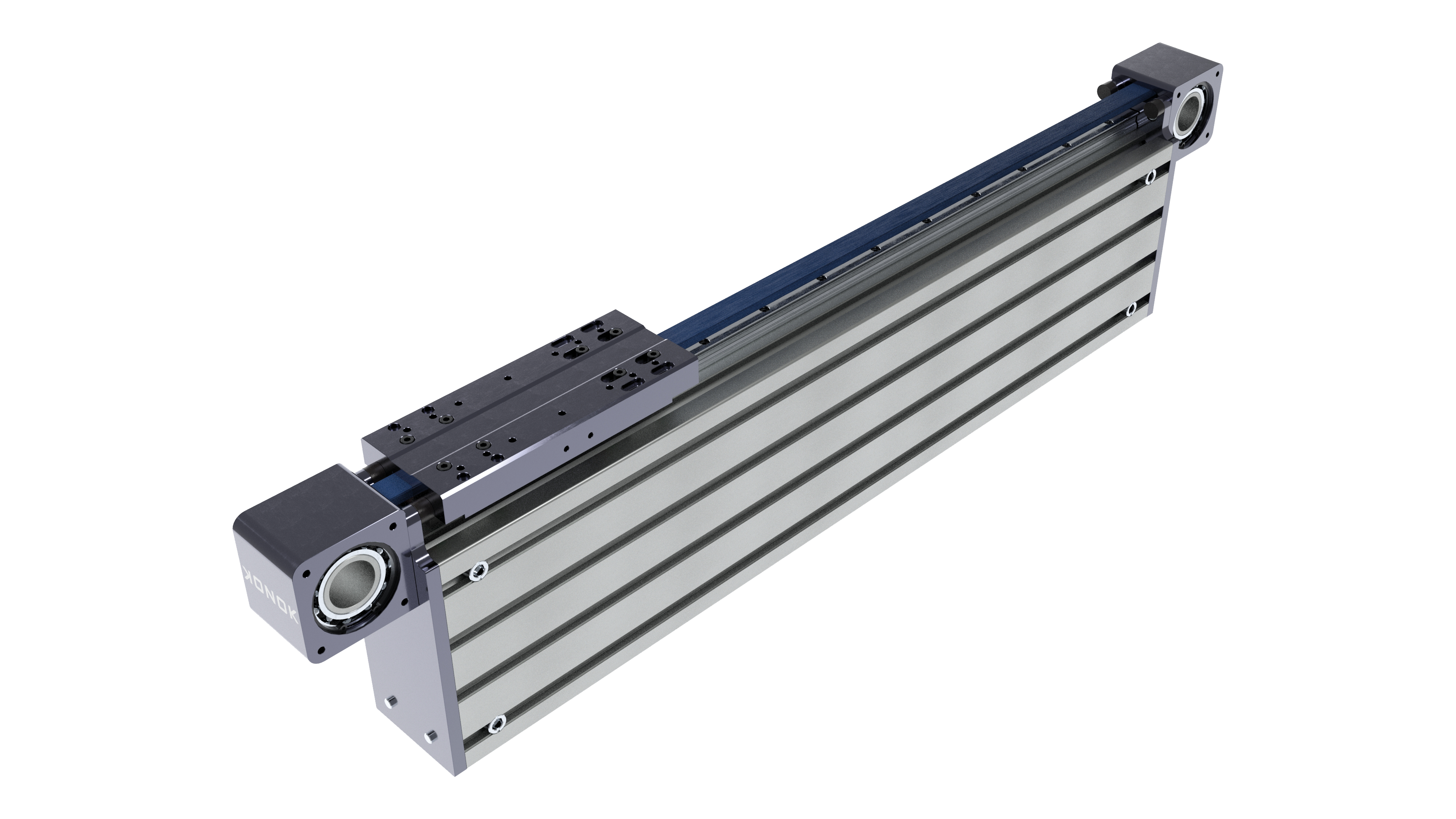

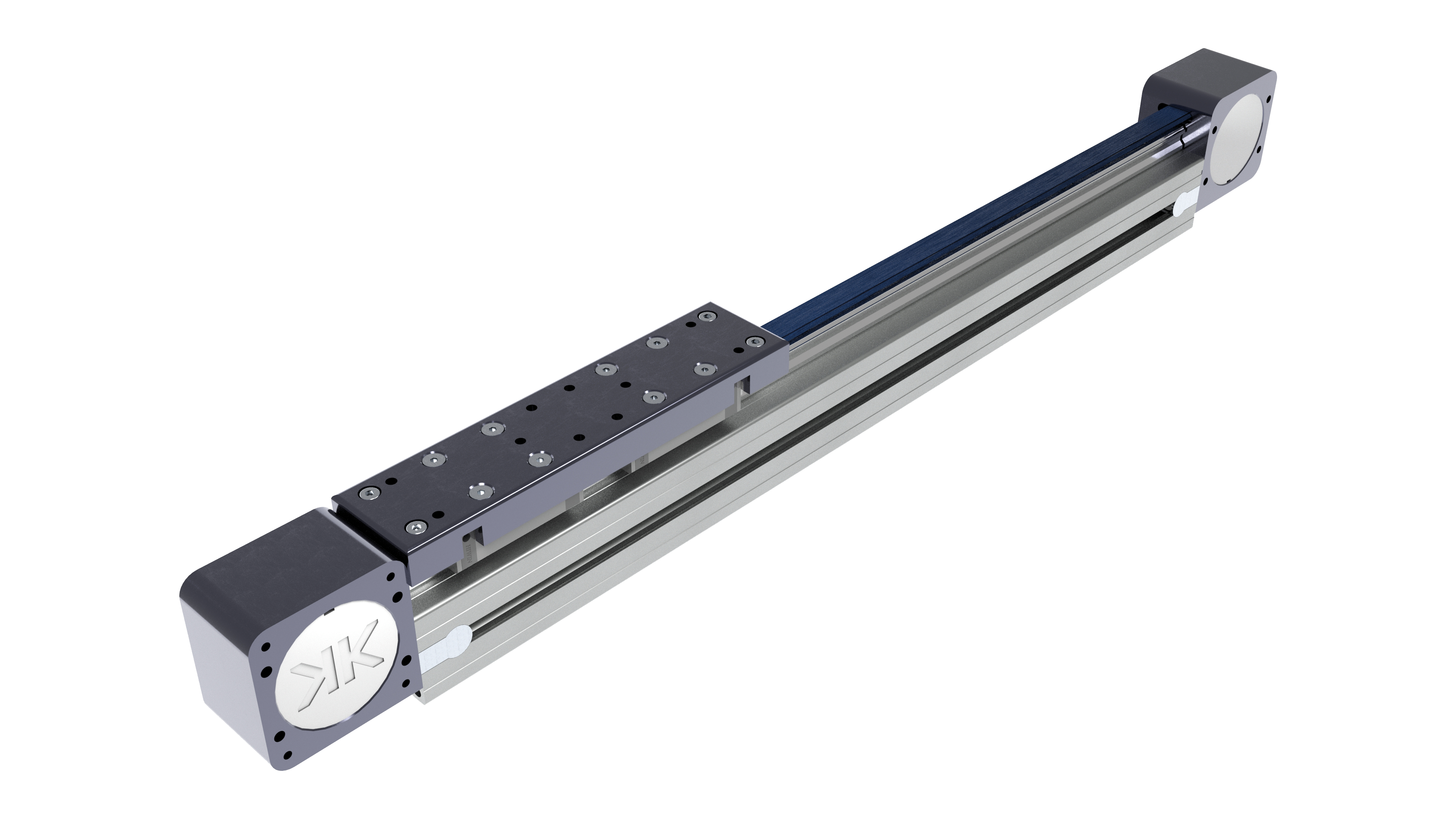

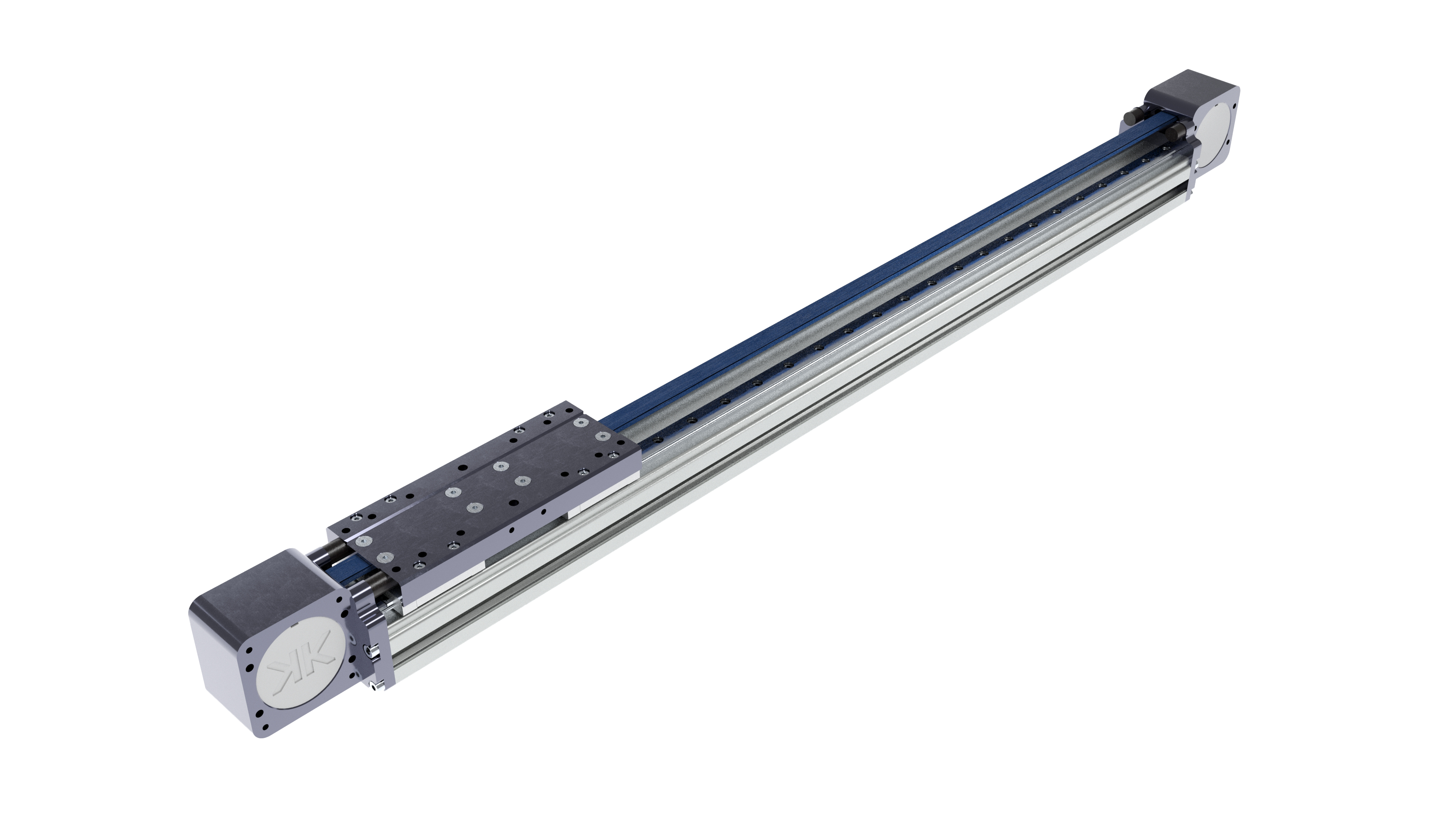

Assi Lineari
HU-K200K25

Unità lineare con 2 guide parallele , sezione portante 100x200

Condizioni di esercizio consigliate
Momento Dinamico
Mx 1680 Nm
My 2980 Nm
Mz 3350 Nm
Forze Statiche
Fy 7860 N
Fz 7860 N
Carico a Trazione
Fx 4300 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok
HR-M80HI20

Asse con guida singola portante , sezione portante 80x80

Condizioni di esercizio consigliate
Momento Dinamico
Mx 82 Nm
My 570 Nm
Mz 570 Nm
Forze Statiche
Fy 2370 N
Fz 2370 N
Carico a Trazione
Fx 2600 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok
FP-K120I15
Condizioni di esercizio consigliate
Momento dinamico Carro 1 / Dynamic Moment Carriage 1
520
860
1050
Forze statiche Carro 1 / Static Forces Carriage 1
315
750
810
Carico a trazione / Tensile Load
2100
Konok
PR-M50D20
Condizioni di esercizio consigliate
Momento Dinamico
Mx 82 Nm
My 597 Nm
Mz 597 Nm
Forze Statiche
Fy 2370 N
Fz 2370 N
Carico a Trazione
Fx 800 N
Konok
HU-K200PK25

Unità lineare con 2 guide parallele , sezione portante 100x200

Condizioni di esercizio consigliate
Momento Dinamico
Mx 1680 Nm
My 2980 Nm
Mz 3350 Nm
Forze Statiche
Fy 7860 N
Fz 7860 N
Carico a Trazione
Fx 4300 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok
HR-M90HL25

Asse con guida singola portante , sezione portante 90x90

Condizioni di esercizio consigliate
Momento Dinamico
Mx 136 Nm
My 1020 Nm
Mz 1020 Nm
Forze Statiche
Fy 3496 N
Fz 3496 N
Carico a Trazione
Fx 3200 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok
FU-K120I15
Condizioni di esercizio consigliate
Momento dinamico Carro 1 / Dynamic Moment Carriage 1
Mx 315 Nm
My 910 Nm
Mz 950 Nm
Forze statiche Carro 2 / Static Forces Carriage 2
Mx 315 Nm
My 750 Nm
Mz 810 Nm
Carico a trazione / Tensile Load
Fx 2100 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok
HU-M160L20

Unità lineare con 2 guide parallele , sezione portante 80x160

Condizioni di esercizio consigliate
Momento Dinamico
Mx 790 Nm
My 1340 Nm
Mz 1550 Nm
Forze Statiche
Fy 4610 N
Fz 4610 Nm
Carico a Trazione
Fx 2600 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok
HR-M90S15

Asse con guida singola portante , sezione portante 90x90

Condizioni di esercizio consigliate
Momento Dinamico
Mx 40 Nm
My 275 Nm
Mz 275 Nm
Forze Statiche
Fy 1470 N
Fz 1470 N
Carico a Trazione
Fx 1000 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok
HL-K180K25

Unità lineare con 2 guide a 90° , sezione portante 90x180

Condizioni di esercizio consigliate
Momento Dinamico
Mx 1630 Nm
My 2140 Nm
Mz 2580 Nm
Forze Statiche
Fy 6350 N
Fz 6350 N
Carico a Trazione
Fx 4300 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok
HU-M160PL20

Unità lineare con 2 guide parallele , sezione portante 80x160

Condizioni di esercizio consigliate
Momento Dinamico
Mx 790 Nm
My 1340 Nm
Mz 1550 Nm
Forze Statiche
Fy 4610 N
Fz 4610 N
Carico a Trazione
Fx 2600 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok
HR-M120VI20

Asse con guida singola portante , sezione portante 80x120

Condizioni di esercizio consigliate
Momento Dinamico
Mx 82 Nm
My 570 Nm
Mz 570 Nm
Forze Statiche
Fy 2370 N
Fz 2370 N
Carico a Trazione
Fx 2600 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok
HL-K180PK25

Unità lineare con 2 guide a 90° , sezione portante 90x180

Condizioni di esercizio consigliate
Momento Dinamico
Mx 1630 Nm
My 2140 Nm
Mz 2580 Nm
Forze Statiche
Fy 6350 N
Fz 6350 N
Carico a Trazione
Fx 4300 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok
HU-K180PK25

Unità lineare con 2 guide parallele , sezione portante 90x180

Condizioni di esercizio consigliate
Momento Dinamico
Mx 1220 Nm
My 2140 Nm
Mz 2450 Nm
Forze Statiche
Fy 6350 N
Fz 6350 N
Carico a Trazione
Fx 4300 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok
HR-M160VI20

Asse con guida singola portante , sezione portante 80x160

Condizioni di esercizio consigliate
Momento Dinamico
Mx 82 Nm
My 570 Nm
Mz 570 Nm
Forze Statiche
Fy 2370 N
Fz 2370 N
Carico a Trazione
Fx 2600 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok

La semplicità di progettazione, realizzazione e montaggio degli assi lineari, combinata con una vasta scelta di dispositivi di azionamento come cinghia, cremagliera, vite a sfere e motore lineare, permette di personalizzare la soluzione in base alle esigenze specifiche del cliente.

Proponiamo una gamma completa di soluzioni, tra cui moduli completi con scorrimento su guide a ricircolo di sfere, soluzioni mono asse, pluri-asse o multi-asse e soluzioni personalizzate, che consentono la massima flessibilità nell’utilizzo degli assi lineari in ogni tipo di applicazione industriale.

Inoltre, le diverse forme costruttive adatte alle innumerevoli richieste dei clienti garantiscono la massima flessibilità nell’utilizzo degli assi lineari di Konok, rendendoli una scelta ideale per la movimentazione lineare in ambienti industriali.
