Il modulo lineare (Serie HR) con azionamento a cinghia dentata, rappresenta la soluzione ideale per applicazioni di movimentazione su assi paralleli più o meno autoportanti, con la possibilità di esecuzioni con carro singolo o multicarro. Grazie alla scorrimento su mono guida a ricircolo di sfere, questo modulo garantisce precisione e fluidità di movimento.

Serie HR
HR-K40TB15

Asse con guida singola portante , sezione portante 40x40

Condizioni di esercizio consigliate
Momento Dinamico
Mx 25 Nm
My 90 Nm
Mz 90 Nm
Forze Statiche
Fy 800 N
Fz 800 N
Carico a Trazione
Fx 320 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok
HR-K41TB15

Asse con guida singola portante , sezione portante 40x40

Condizioni di esercizio consigliate
Momento Dinamico
Mx 13 Nm
My 10 Nm
Mz 10 Nm
Forze Statiche
Fy 400 N
Fz 400 N
Carico a Trazione
Fx 320 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok
HR-49S15

Asse con guida singola portante , sezione portante 45x90

Condizioni di esercizio consigliate
Momento Dinamico
Mx 40 Nm
My 275 Nm
Mz 275 Nm
Forze Statiche
Fy 1470 N
Fz 1470 N
Carico a Trazione
Fx 1000 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok
HR-69S15

Asse con guida singola portante , sezione portante 60x90

Condizioni di esercizio consigliate
Momento Dinamico
Mx 40 Nm
My 275 Nm
Mz 275 Nm
Forze Statiche
Fy 1470 N
Fz 1470 N
Carico a Trazione
Fx 1000 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok
HR-M90S15

Asse con guida singola portante , sezione portante 90x90

Condizioni di esercizio consigliate
Momento Dinamico
Mx 40 Nm
My 275 Nm
Mz 275 Nm
Forze Statiche
Fy 1470 N
Fz 1470 N
Carico a Trazione
Fx 1000 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok
HR-M180VS15

Asse con guida singola portante , sezione portante 90x180

Condizioni di esercizio consigliate
Momento Dinamico
Mx 40 Nm
My 275 Nm
Mz 275 Nm
Forze Statiche
Fy 1470 N
Fz 1470 N
Carico a Trazione
Fx 1000 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok
HR-M80HI20

Asse con guida singola portante , sezione portante 80x80

Condizioni di esercizio consigliate
Momento Dinamico
Mx 82 Nm
My 570 Nm
Mz 570 Nm
Forze Statiche
Fy 2370 N
Fz 2370 N
Carico a Trazione
Fx 2600 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok
HR-M120VI20

Asse con guida singola portante , sezione portante 80x120

Condizioni di esercizio consigliate
Momento Dinamico
Mx 82 Nm
My 570 Nm
Mz 570 Nm
Forze Statiche
Fy 2370 N
Fz 2370 N
Carico a Trazione
Fx 2600 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok
HR-M160VI20

Asse con guida singola portante , sezione portante 80x160

Condizioni di esercizio consigliate
Momento Dinamico
Mx 82 Nm
My 570 Nm
Mz 570 Nm
Forze Statiche
Fy 2370 N
Fz 2370 N
Carico a Trazione
Fx 2600 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok
HR-M200VI20

Asse con guida singola portante , sezione portante 80x200

Condizioni di esercizio consigliate
Momento Dinamico
Mx 82 Nm
My 570 Nm
Mz 570 Nm
Forze Statiche
Fy 2370 N
Fz 2370 N
Carico a Trazione
Fx 2600 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok
HR-M90HL25

Asse con guida singola portante , sezione portante 90x90

Condizioni di esercizio consigliate
Momento Dinamico
Mx 136 Nm
My 1020 Nm
Mz 1020 Nm
Forze Statiche
Fy 3496 N
Fz 3496 N
Carico a Trazione
Fx 3200 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok

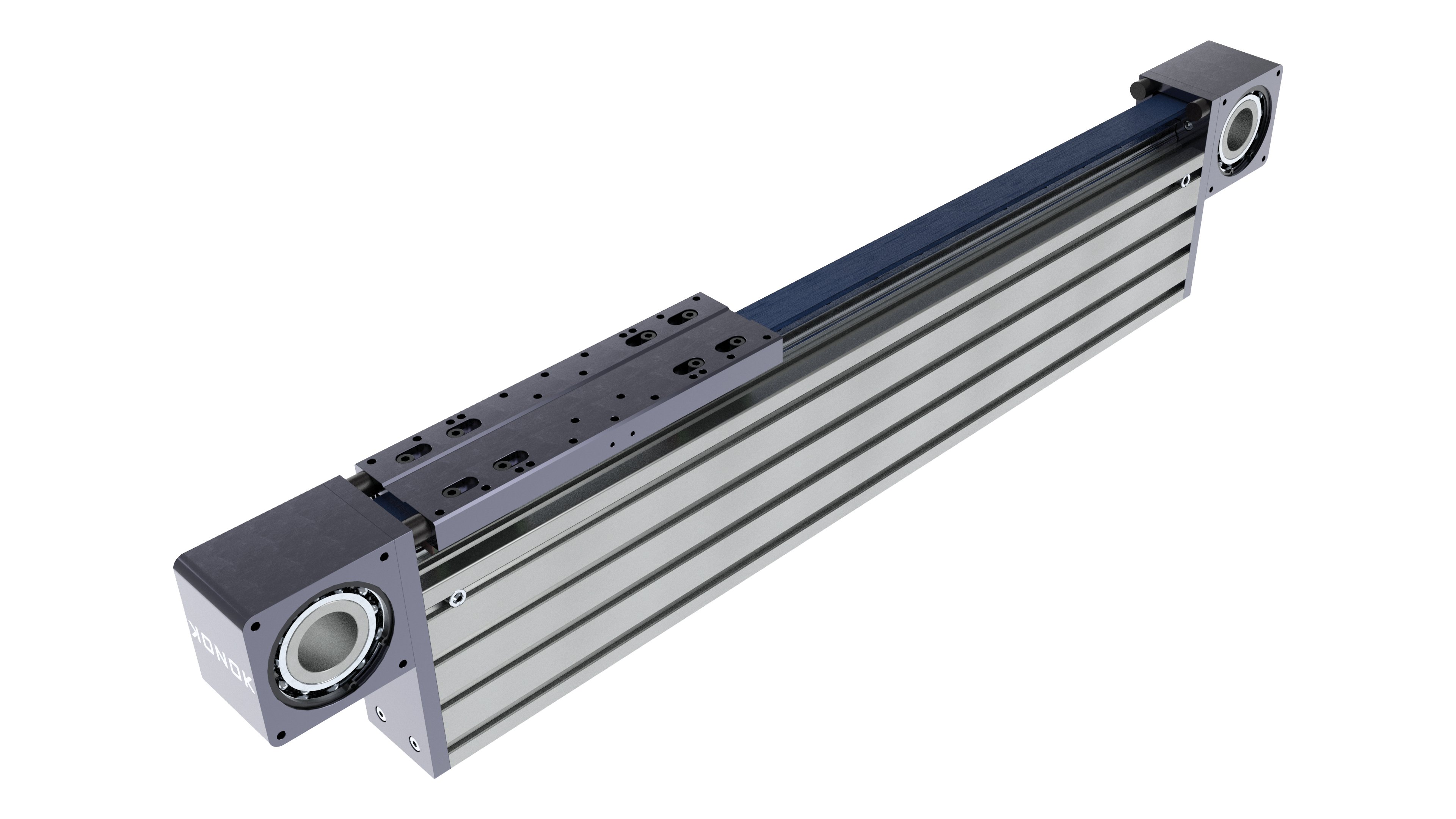

HR-M180VL25

Asse con guida singola portante , sezione portante 90x180

Condizioni di esercizio consigliate
Momento Dinamico
Mx 136 Nm
My 1020 Nm
Mz 1020 Nm
Forze Statiche
Fy 3496 N
Fz 3496 N
Carico a Trazione
Fx 3200 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok
HR-K100K25

Asse con guida singola portante , sezione portante 100x100

Condizioni di esercizio consigliate
Momento Dinamico
Mx 36 Nm
My 1020 Nm
Mz 1020 Nm
Forze Statiche
Fy 3496 N
Fz 3496 N
Carico a Trazione
Fx 4300 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok
HR-K200VK25

Asse con guida singola portante , sezione portante 100x200

Condizioni di esercizio consigliate
Momento Dinamico
Mx 136 Nm
My 1020 Nm
Mz 1020 Nm
Forze Statiche
Fy 3496 N
Fz 3496 N
Carico a Trazione
Fx 4300 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Konok

I profili autoportanti strutturali ad elevata rigidità della serie HR, sono disponibili in varie dimensioni, per permettere soluzioni di montaggio a portale. Le testate motrici sono predisposte per il montaggio diretto di riduttori epicicloidali, per un'ottimizzazione del sistema di trasmissione. La serie HR si contraddistingue per la flessibilità di scelta del profilo strutturale, consentendo una maggiore libertà progettuale e adattabilità alle maggiori distanze di applicazione dei supporti di sostegno. Inoltre, grazie alla varietà di sezioni portanti, il modulo è in grado di garantire ottime prestazioni, anche su applicazioni a sbalzo o su pochi appoggi.
